符号距离函数（SDF）：从数学公式到惊艳视觉效果 🚀✨

引言：当距离定义形状

想象一下，你站在一个完全黑暗的房间中，伸出手向前摸索。当你触碰到墙壁时，你知道自己到达了边界——这就是符号距离函数（SDF）的直观体验。在计算机图形学中，SDF是一种革命性的技术，它用简单的数学函数定义了复杂的几何形状，让我们能够实时渲染出令人惊叹的视觉效果。🎨

从《纪念碑谷》的超现实建筑到《我的世界》的体素世界，SDF技术正在改变我们创造数字世界的方式。今天，让我们深入探索这个神奇的技术，从基础概念到高级应用，全面掌握符号距离函数的奥秘。🔍

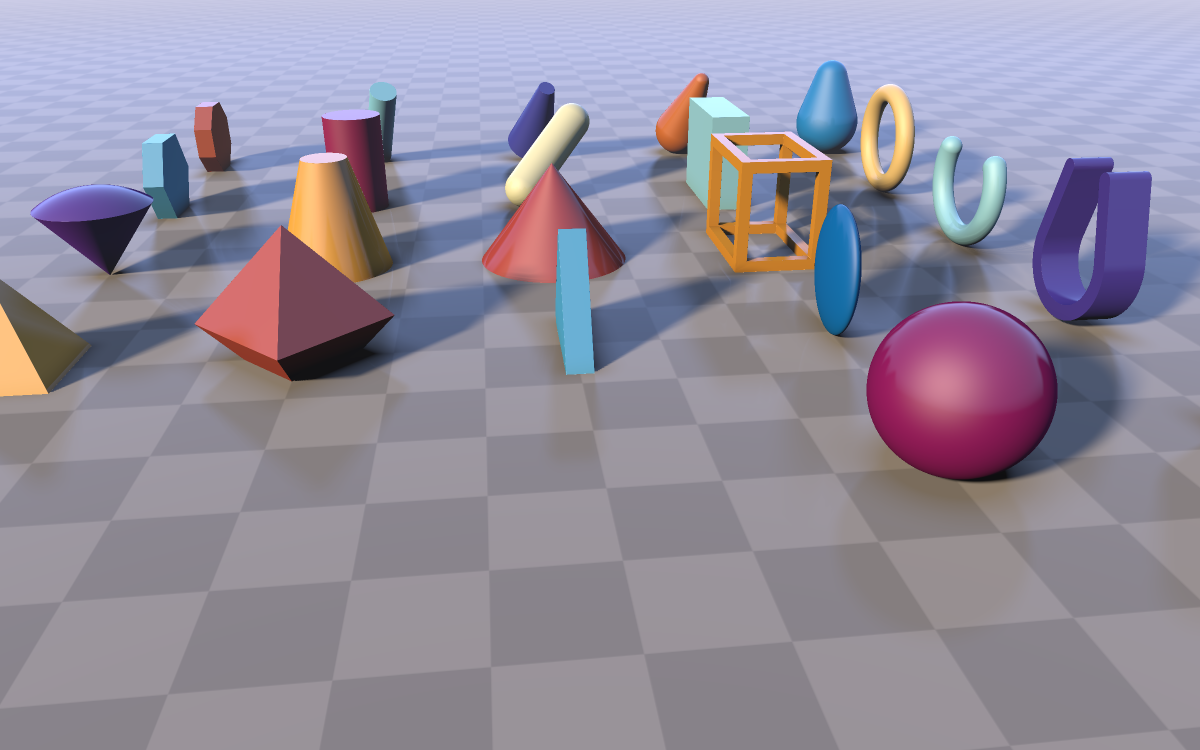

基础概念：SDF到底是什么？

精确定义

符号距离函数（Signed Distance Function）是一个数学函数，对于空间中的任意点，返回该点到某个形状表面的最短距离，并通过符号表示点在形状的内部还是外部。

更正式地说，对于形状S，其SDF定义为：

// 伪代码定义
float sdf(vec3 point) {
    float distance = shortest_distance_to_surface(point);
    if (point inside shape) return -distance;  // 内部为负
    else return distance;                      // 外部为正
}

符号的几何意义

  • 📈 正值：点在形状外部，数值表示到表面的最近距离
  • 📉 负值：点在形状内部，绝对值表示到表面的最近距离
  • 🎯 零值：点正好在形状表面上

球体示例：为什么距离能定义形状？

让我们从一个简单的球体开始理解这个神奇的概念：

float sphereSDF(vec3 point, vec3 center, float radius) {
    return length(point - center) - radius;
}

这个简单的函数为什么能定义一个球体？🤔

  • 当点在球外时，length(point - center) > radius，返回正距离
  • 当点在球面上时，length(point - center) = radius，返回0
  • 当点在球内时，length(point - center) < radius，返回负距离

通过这个函数，我们实际上定义了整个空间的"距离场"——每个点都知道自己离球体表面有多远！

第一层：基础SDF推导

平面SDF

平面是最简单的SDF之一，基于点积的几何意义：

float planeSDF(vec3 point, vec3 planePoint, vec3 planeNormal) {
    // planeNormal 必须是单位向量
    return dot(point - planePoint, planeNormal);
}

几何直觉：点积 dot(point - planePoint, planeNormal) 实际上计算了点相对于平面的有符号距离。如果平面法线指向"外部"，那么点在法线方向时距离为正。📐

长方体SDF

长方体的SDF稍微复杂一些，需要处理边界：

float boxSDF(vec3 point, vec3 boxSize) {
    // 计算点到各轴方向边界的距离分量
    vec3 d = abs(point) - boxSize;

    // 外部距离：最大分量，内部距离：最小分量
    float outside = length(max(d, 0.0));
    float inside = min(max(d.x, max(d.y, d.z)), 0.0);

    return outside + inside;
}

关键技巧：使用 max(d, 0.0) 分离外部距离计算，min(max(...), 0.0) 处理内部情况。📦

第二层：中等复杂度SDF

圆环SDF

圆环可以看作一个圆绕轴旋转形成的形状：

float torusSDF(vec3 point, vec2 radii) {
    // radii.x: 大圆半径, radii.y: 小圆半径
    vec2 q = vec2(length(point.xz) - radii.x, point.y);
    return length(q) - radii.y;
}

降维处理：将3D问题转化为2D问题！首先在xz平面计算到大圆的距离，然后与y坐标组成新的2D向量，最后计算到小圆的距离。🍩

胶囊体SDF

胶囊体由两个球体和连接它们的圆柱体组成：

float capsuleSDF(vec3 point, vec3 a, vec3 b, float radius) {
    // 计算点到线段ab的最短距离
    vec3 ab = b - a;
    vec3 ap = point - a;

    // 投影计算最近点
    float t = dot(ap, ab) / dot(ab, ab);
    t = clamp(t, 0.0, 1.0);  // 限制在线段范围内

    vec3 closest = a + t * ab;
    return length(point - closest) - radius;
}

线段距离技巧：通过向量投影找到线段上的最近点，这是许多复杂SDF的基础！💊

第三层：高级SDF构造

八面体SDF

八面体可以通过巧妙的坐标变换实现：

float octahedronSDF(vec3 point, float size) {
    // 使用L1范数（绝对值之和）的巧妙变换
    point = abs(point);
    float m = point.x + point.y + point.z - size;

    vec3 q;
    if (3.0 * point.x < m) q = point.yzz;
    else if (3.0 * point.y < m) q = point.xzz;
    else if (3.0 * point.z < m) q = point.xyy;
    else return m * 0.57735027;  // 1/sqrt(3)

    float k = clamp(0.5 * (q.z - q.y + size), 0.0, size);
    return length(vec3(q.x, q.y - size + k, q.z - k));
}

分段处理艺术：根据点在不同区域的位置，采用不同的距离计算方法。这是高级SDF的典型特征！🔷

第四层：形状组合运算

SDF最强大的特性之一是它们可以轻松组合！这就是构造实体几何（CSG）。

CSG数学原理

  • 并集（Union）：取最小值 min(a, b)
  • 交集（Intersection）：取最大值 max(a, b)
  • 差集（Subtraction）：max(a, -b)

实际代码实现

// 基础CSG操作
float opUnion(float d1, float d2) {
    return min(d1, d2);
}

float opIntersection(float d1, float d2) {
    return max(d1, d2);
}

float opSubtraction(float d1, float d2) {
    return max(d1, -d2);
}

// 平滑版本（避免锐利边缘）
float opSmoothUnion(float d1, float d2, float k) {
    float h = clamp(0.5 + 0.5 * (d2 - d1) / k, 0.0, 1.0);
    return mix(d2, d1, h) - k * h * (1.0 - h);
}

几何逻辑：CSG操作之所以有效，是因为SDF保持了距离场的数学性质。并集取最小值因为我们要最近表面；交集取最大值因为我们要最远但仍有效的表面！🔧

第五层：渲染应用

光线行进算法

SDF渲染的核心是光线行进（Ray Marching）：

float rayMarch(vec3 ro, vec3 rd) {
    float depth = 0.0;

    for (int i = 0; i < MAX_STEPS; i++) {
        vec3 p = ro + depth * rd;
        float distance = sceneSDF(p);  // 组合所有SDF

        if (distance < EPSILON) {
            return depth;  // 命中表面
        }

        depth += distance;

        if (depth > MAX_DIST) {
            return -1.0;  // 未命中
        }
    }

    return -1.0;
}

算法原理：沿着光线方向，每次前进当前点到场景的最近距离。由于SDF保证这个距离是安全的（不会错过表面），我们可以高效地找到交点！⚡

法线计算

利用SDF的梯度计算法线：

vec3 calculateNormal(vec3 p) {
    vec2 e = vec2(0.001, 0.0);
    return normalize(vec3(
        sceneSDF(p + e.xyy) - sceneSDF(p - e.xyy),
        sceneSDF(p + e.yxy) - sceneSDF(p - e.yxy),
        sceneSDF(p + e.yyx) - sceneSDF(p - e.yyx)
    ));
}

软阴影技术

float calculateSoftShadow(vec3 ro, vec3 rd, float mint, float maxt) {
    float result = 1.0;
    float t = mint;

    for (int i = 0; i < SHADOW_STEPS; i++) {
        float h = sceneSDF(ro + rd * t);
        if (h < 0.001) {
            return 0.0;  // 完全在阴影中
        }

        result = min(result, 20.0 * h / t);
        t += h;

        if (t >= maxt) break;
    }

    return result;
}

为什么SDF适合实时渲染？

  • 🎯 精确性：数学上精确的距离计算
  • ⚡ 效率：光线行进的大步长特性
  • 🔄 灵活性：易于组合和变形
  • 🎨 高质量：自然的抗锯齿和软阴影

SDF类别对比总结

类别 典型形状 复杂度 关键技巧 应用场景
基础SDF 球体、平面、长方体 低 基本距离公式 简单几何体、学习入门
中等SDF 圆环、胶囊体、圆锥 中 降维、线段距离 机械部件、有机形状
高级SDF 八面体、菱形体 高 分段处理、坐标变换 复杂晶体、艺术造型
CSG组合 任意形状组合 可变 min/max操作 建筑、工业设计

实用技巧和优化建议

性能优化

  • 🚀 边界体积层次：使用包围盒提前终止光线行进
  • 📐 距离估计：实现保守的距离估计函数
  • 🔄 空间划分：对复杂场景使用空间数据结构

常见陷阱

  • ⚠️ 确保SDF函数在边界处连续
  • ⚠️ 注意数值精度问题，特别是在远处
  • ⚠️ 避免过于复杂的SDF导致性能下降

总结与展望

符号距离函数代表了计算机图形学中一种优雅而强大的范式转变。从简单的数学公式出发，我们能够构建出令人惊叹的视觉世界。SDF技术不仅改变了实时渲染的方式，更为创意表达开辟了新的可能性。🌟

随着硬件能力的提升和算法的优化，SDF技术正在向更广阔的领域扩展：

  • 🎮 游戏开发：无限细节的世界生成
  • 🎬 影视特效：复杂的物理模拟和变形
  • 🏗️ 工业设计：实时的参数化建模
  • 🔬 科学可视化：复杂数据的直观呈现

掌握SDF不仅意味着掌握了一种技术工具，更是获得了一种新的思维方式——用数学的优雅来解决图形学的复杂问题。正如计算机图形学先驱Iñigo Quilez所说："距离函数是描述形状的最纯净语言。"让我们继续用这种语言，创造出更多令人惊叹的数字世界！🚀

实践建议：从简单的球体开始，逐步构建更复杂的形状。记住，每个复杂的SDF都是由简单的数学运算组合而成的！
